Bảng Quy Chuẩn Xà Gồ Thép Đen Cường Độ Cao
Lượt xem: 201
Còn hàng
Giá bán:
Liên hệ

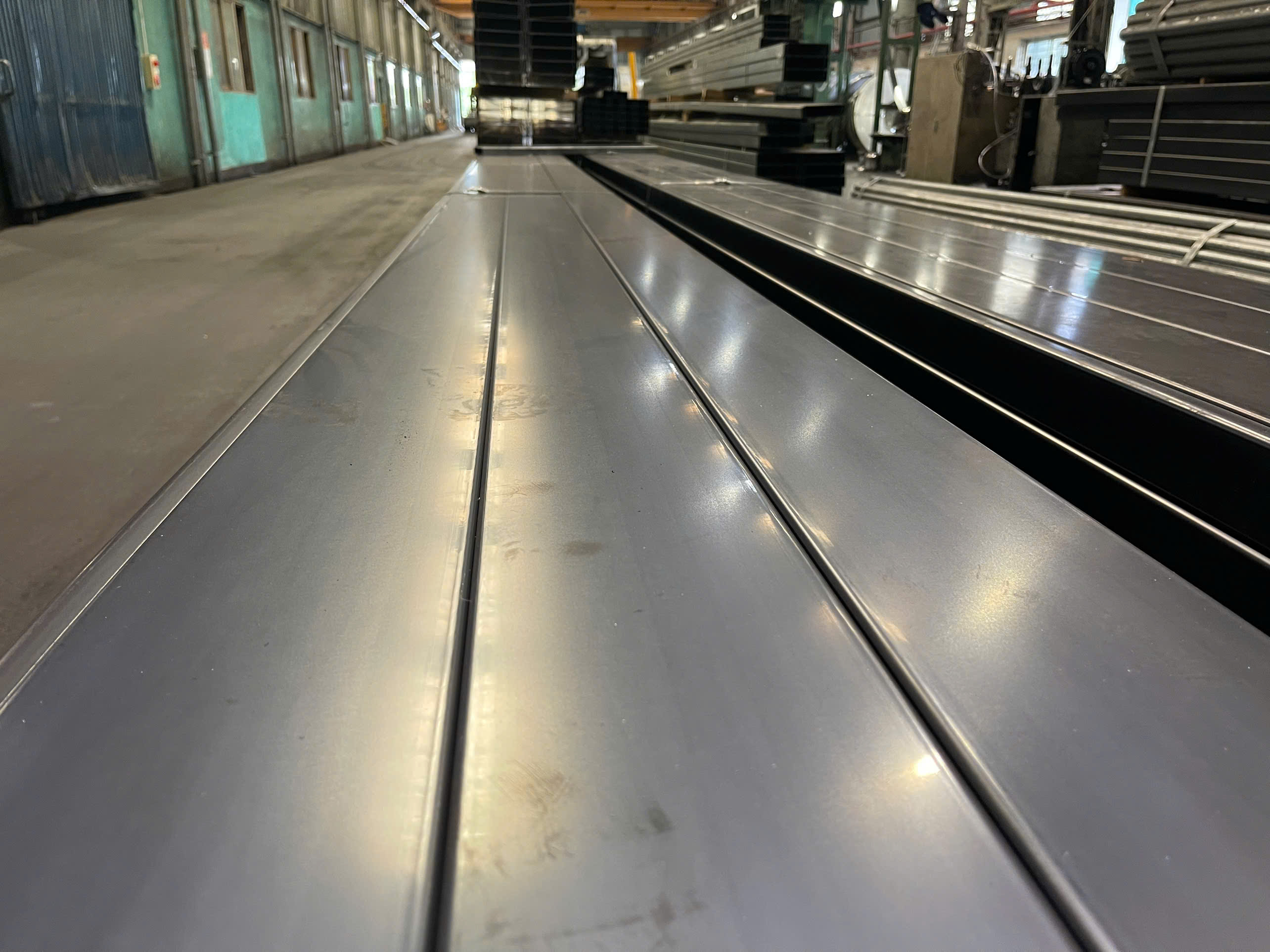

Xà gồ thép đen cường độ cao là gì?
Xà gồ thép đen là loại xà gồ được sản xuất từ thép cán nóng chưa mạ kẽm, có màu xám đen tự nhiên, có khả năng chịu lực tốt và dễ dàng gia công. Đây là vật liệu kết cấu phổ biến trong xây dựng công nghiệp và dân dụng.
Các loại xà gồ thép đen hiện nay

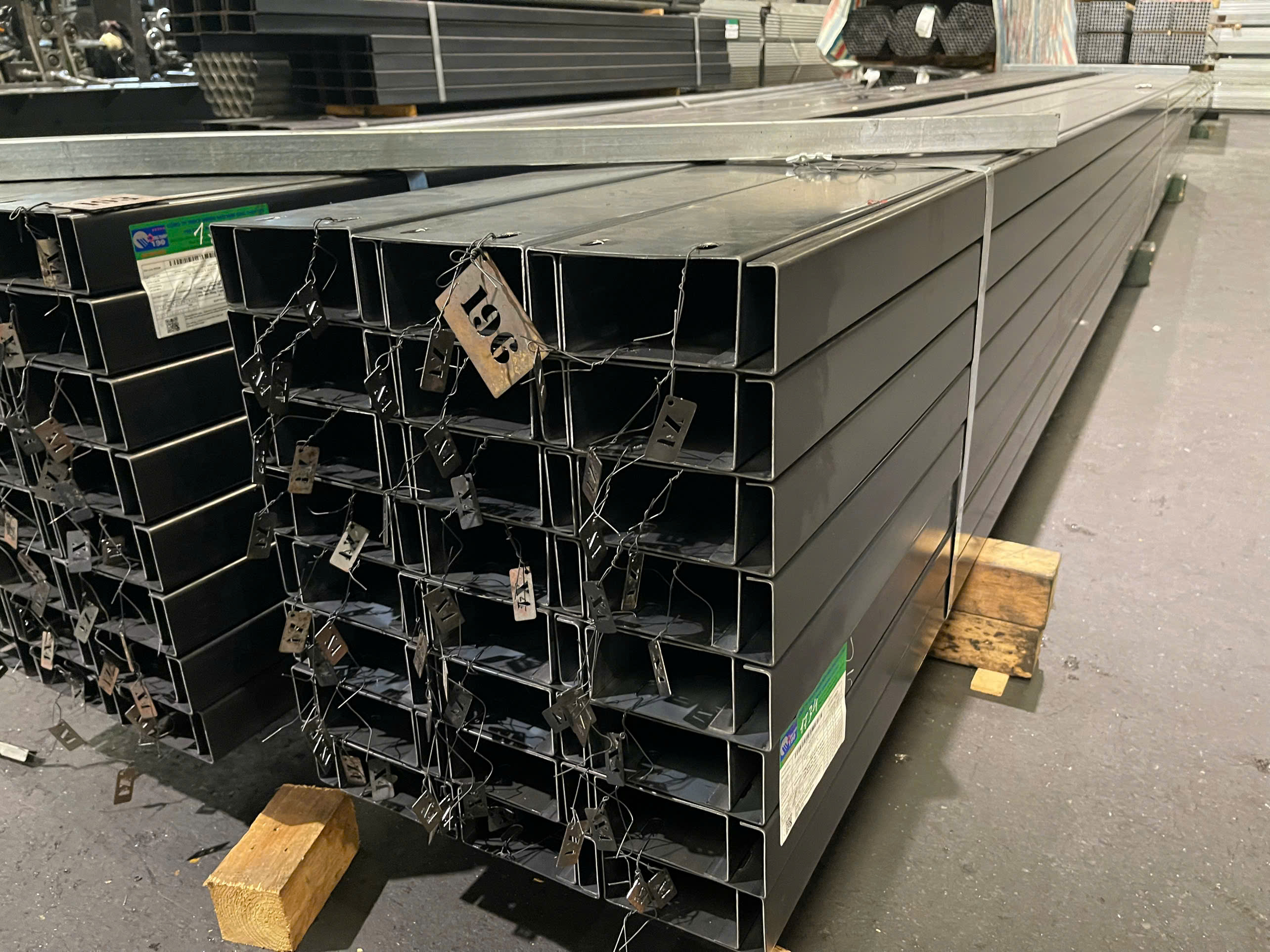

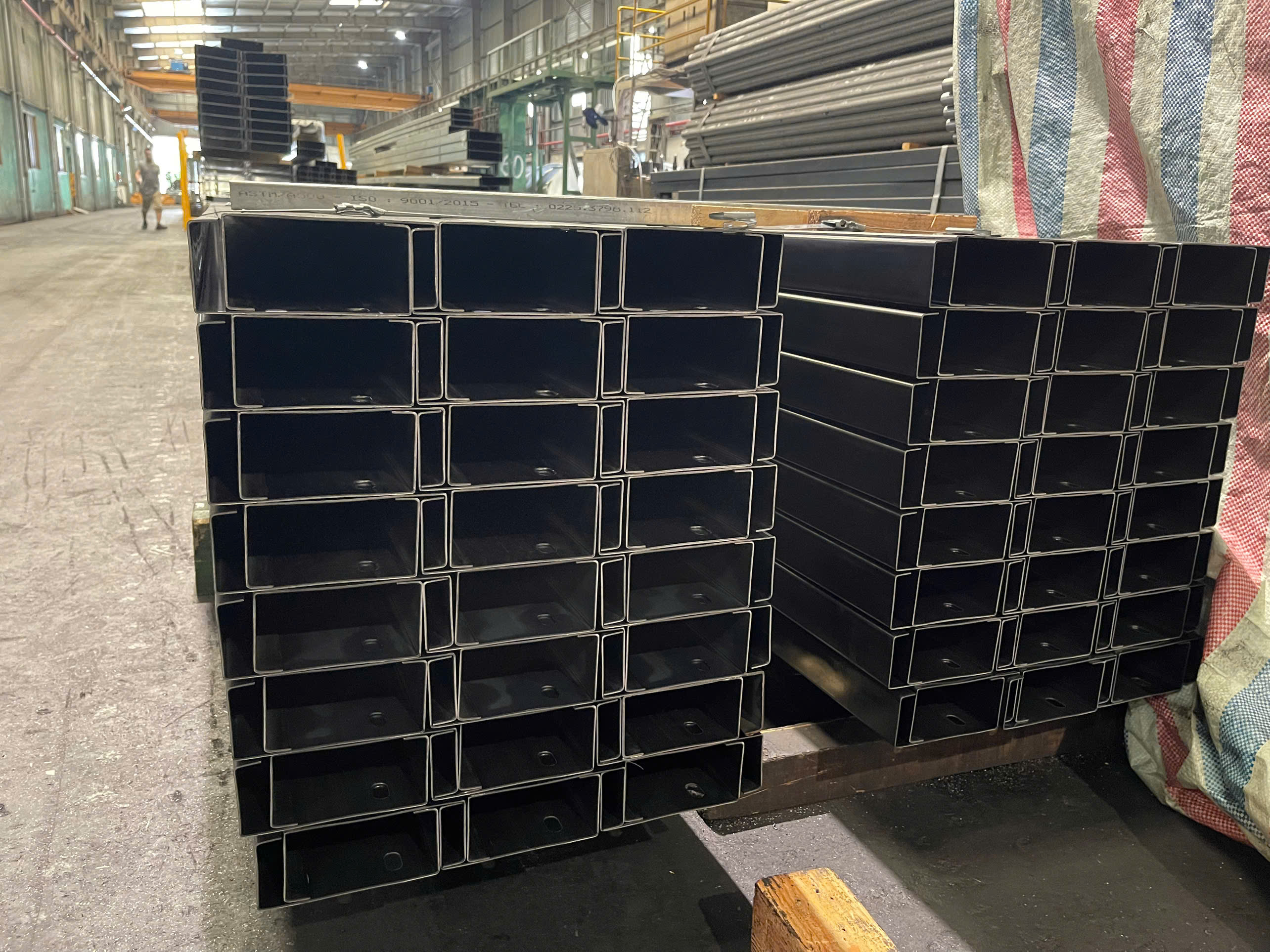

Xà gồ thép chữ C
Loại phổ biến nhất với tiết diện hình chữ C, thường dùng cho mái và hệ khung nhà xưởng, nhà tiền chế.
Xà gồ thép chữ Z
Thường dùng cho mái lợp có khẩu độ lớn, có thể lắp nối chồng dễ dàng để tăng chiều dài.
Xà gồ thép chữ U
Xà gồ thép chữ V
Ít phổ biến hơn, nhưng thích hợp cho các chi tiết nhỏ cần liên kết góc hoặc chịu xoắn nhẹ.
So sánh nhanh các loại xà gồ:
| Loại xà gồ | Ưu điểm chính | Nhược điểm | Ứng dụng tiêu biểu |
| Chữ C | Phổ biến, dễ thi công | Hạn chế khi nối dài | Nhà xưởng, khung mái |
| Chữ Z | Lắp chồng nối dễ, vượt nhịp lớn | Yêu cầu chính xác kỹ thuật | Công trình có khẩu độ lớn |
| Chữ V | Nhẹ, dễ gia công chi tiết nhỏ | Không chịu lực mạnh | Liên kết phụ trợ, trang trí |
| Chữ U | Thẩm mỹ cao, dễ gia cố mặt bên | Dễ cong nếu không tăng cứng |
Khung cửa, sườn mái, thiết kế lộ thiên thường dùng cho mái lợp có khẩu độ lớn, có thể lắp nối chồng dễ dàng để tăng chiều dài. |
Các loại mác thép cường độ cao
SS400
Thép kết cấu cacbon thấp theo tiêu chuẩn Nhật Bản, có cường độ chảy khoảng 245MPa.
Q345
Thép cường độ cao của Trung Quốc, giới hạn chảy từ 345MPa, phù hợp làm xà gồ chịu tải lớn.
S235, S275, S355
Các mác thép theo tiêu chuẩn châu Âu (EN 10025), tương ứng với mức độ chịu lực tăng dần.
Tại sao phải dùng xà gồ thép đen cường độ cao?
-
Giúp tiết giảm trọng lượng tổng thể công trình
-
Giảm số lượng xà gồ cần sử dụng
-
Tối ưu chi phí mà vẫn đảm bảo kết cấu vững chắc
-
Dễ dàng cắt, khoan, liên kết bằng bulong hoặc hàn
Bảng quy cách và trọng lượng xà gồ thép đen cường độ cao
Bảng quy cách xà gồ thép chữ C
| Quy Cách (Specifications)(MM) | ĐVT (Unit) |
Chiều dày (thickness) (mm) ĐVT (Unit): Kg/m | ||||||||||||||||
| 1,5 | 1,6 | 1,8 | 2,0 | 2,2 | 2,3 | 2,5 | 2,8 | 3,0 | 3,2 | 3,5 | ||||||||
| C80X45X10 | kg/m | 2,096 | 2,226 | 2,481 | 2,732 | 2,977 | 3,098 | 3,336 | 3,684 | 3,909 | 4,130 | 4,473 | ||||||
| C80X45X15 | kg/m | 2,214 | 2,351 | 2,623 | 2,889 | 3,150 | 3,279 | 3,533 | 3,904 | 4,145 | 4,381 | 4,748 | ||||||
| C80X50X10 | kg/m | 2,214 | 2,351 | 2,623 | 2,889 | 3,150 | 3,279 | 3,533 | 3,904 | 4,145 | 4,381 | 4,748 | ||||||
| C80X50X15 | kg/m | 2,331 | 2,477 | 2,764 | 3,046 | 3,323 | 3,459 | 3,729 | 4,123 | 4,380 | 4,632 | 5,022 | ||||||
| C80X50X20 | kg/m | 2,449 | 2,602 | 2,905 | 3,203 | 3,495 | 3,640 | 3,925 | 4,343 | 4,616 | 4,883 | 5,297 | ||||||
| C100X40X15 | kg/m | 2,331 | 2,477 | 2,764 | 3,046 | 3,323 | 3,459 | 3,729 | 4,123 | 4,380 | 4,632 | 5,022 | ||||||
| C100X45X13 | kg/m | 2,402 | 2,552 | 2,849 | 3,140 | 3,426 | 3,568 | 3,847 | 4,255 | 4,522 | 4,783 | 5,187 | ||||||
| C100X45X15 | kg/m | 2,449 | 2,602 | 2,905 | 3,203 | 3,495 | 3,640 | 3,925 | 4,343 | 4,616 | 4,883 | 5,297 | ||||||
| C100X45X20 | kg/m | 2,567 | 2,728 | 3,046 | 3,360 | 3,668 | 3,820 | 4,121 | 4,563 | 4,851 | 5,135 | 5,572 | ||||||
| C100X50X13 | kg/m | 2,520 | 2,678 | 2,990 | 3,297 | 3,599 | 3,748 | 4,043 | 4,475 | 4,757 | 5,034 | 5,462 | ||||||
| C100X50X15 | kg/m | 2,567 | 2,728 | 3,046 | 3,360 | 3,668 | 3,820 | 4,121 | 4,563 | 4,851 | 5,135 | 5,572 | ||||||
| C100X50X20 | kg/m | 2,685 | 2,854 | 3,188 | 3,517 | 3,841 | 4,001 | 4,318 | 4,783 | 5,087 | 5,386 | 5,847 | ||||||
| C120X45X15 | kg/m | 2,685 | 2,854 | 3,188 | 3,517 | 3,841 | 4,001 | 4,318 | 4,783 | 5,087 | 5,386 | 5,847 | ||||||
| C120X45X20 | kg/m | 2,802 | 2,979 | 3,329 | 3,674 | 4,014 | 4,182 | 4,514 | 5,003 | 5,322 | 5,637 | 6,121 | ||||||
| C120X50X15 | kg/m | 2,802 | 2,979 | 3,329 | 3,674 | 4,014 | 4,182 | 4,514 | 5,003 | 5,322 | 5,637 | 6,121 | ||||||
| C120X50X20 | kg/m | 2,920 | 3,105 | 3,470 | 3,831 | 4,186 | 4,362 | 4,710 | 5,222 | 5,558 | 5,888 | 6,396 | ||||||
| C125X45X15 | kg/m | 2,744 | 2,916 | 3,258 | 3,595 | 3,927 | 4,091 | 4,416 | 4,893 | 5,205 | 5,511 | 5,984 | ||||||
| C125X45X20 | kg/m | 2,861 | 3,042 | 3,400 | 3,752 | 4,100 | 4,272 | 4,612 | 5,113 | 5,440 | 5,763 | 6,259 | ||||||
| C125X50X15 | kg/m | 2,861 | 3,042 | 3,400 | 3,752 | 4,100 | 4,272 | 4,612 | 5,113 | 5,440 | 5,763 | 6,259 | ||||||
| C125X50X20 | kg/m | 2,979 | 3,168 | 3,541 | 3,909 | 4,273 | 4,452 | 4,808 | 5,332 | 5,676 | 6,014 | 6,534 | ||||||
| C140X50X15 | kg/m | 3,038 | 3,230 | 3,612 | 3,988 | 4,359 | 4,543 | 4,906 | 5,442 | 5,793 | 6,139 | 6,671 | ||||||
| C140X50X20 | kg/m | 3,156 | 3,356 | 3,753 | 4,145 | 4,532 | 4,723 | 5,103 | 5,662 | 6,029 | 6,391 | 6,946 | ||||||
| C140X60X15 | kg/m | 3,273 | 3,482 | 3,894 | 4,302 | 4,704 | 4,904 | 5,299 | 5,882 | 6,264 | 6,642 | 7,220 | ||||||
| C140X60X20 | kg/m | 3,391 | 3,607 | 4,036 | 4,459 | 4,877 | 5,084 | 5,495 | 6,102 | 6,500 | 6,893 | 7,495 | ||||||
| C150X50X15 | kg/m | 3,156 | 3,356 | 3,753 | 4,145 | 4,532 | 4,723 | 5,103 | 5,662 | 6,029 | 6,391 | 6,946 | ||||||
| C150X50X20 | kg/m | 3,273 | 3,482 | 3,894 | 4,302 | 4,704 | 4,904 | 5,299 | 5,882 | 6,264 | 6,642 | 7,220 | ||||||
| C150X60X15 | kg/m | 3,391 | 3,607 | 4,036 | 4,459 | 4,877 | 5,084 | 5,495 | 6,102 | 6,500 | 6,893 | 7,495 | ||||||
| C150X60X20 | kg/m | 3,509 | 3,733 | 4,177 | 4,616 | 5,050 | 5,265 | 5,691 | 6,321 | 6,735 | 7,144 | 7,770 | ||||||
| C160X65X20 | kg/m | 3,744 | 3,984 | 4,459 | 4,930 | 5,395 | 5,626 | 6,084 | 6,761 | 7,206 | 7,647 | 8,319 | ||||||
| C180X50X15 | kg/m | 3,509 | 3,733 | 4,177 | 4,616 | 5,050 | 5,265 | 5,691 | 6,321 | 6,735 | 7,144 | 7,770 | ||||||
| C180X50X20 | kg/m | 3,627 | 3,858 | 4,318 | 4,773 | 5,222 | 5,445 | 5,888 | 6,541 | 6,971 | 7,395 | 8,045 | ||||||
| C180X55X15 | kg/m | 3,627 | 3,858 | 4,318 | 4,773 | 5,222 | 5,445 | 5,888 | 6,541 | 6,971 | 7,395 | 8,045 | ||||||
| C180X55X20 | kg/m | 3,744 | 3,984 | 4,459 | 4,930 | 5,395 | 5,626 | 6,084 | 6,761 | 7,206 | 7,647 | 8,319 | ||||||
| C180X60X15 | kg/m | 3,744 | 3,984 | 4,459 | 4,930 | 5,395 | 5,626 | 6,084 | 6,761 | 7,206 | 7,647 | 8,319 | ||||||
| C180X60X20 | kg/m | 3,862 | 4,110 | 4,601 | 5,087 | 5,568 | 5,806 | 6,280 | 6,981 | 7,442 | 7,898 | 8,594 | ||||||
| C180X65X15 | kg/m | 3,862 | 4,110 | 4,601 | 5,087 | 5,568 | 5,806 | 6,280 | 6,981 | 7,442 | 7,898 | 8,594 | ||||||
| C180X65X20 | kg/m | 3,980 | 4,235 | 4,742 | 5,244 | 5,741 | 5,987 | 6,476 | 7,201 | 7,677 | 8,149 | 8,869 | ||||||
| C200X50X15 | kg/m | 3,744 | 3,984 | 4,459 | 4,930 | 5,395 | 5,626 | 6,084 | 6,761 | 7,206 | 7,647 | 8,319 | ||||||
| C200X50X20 | kg/m | 3,862 | 4,110 | 4,601 | 5,087 | 5,568 | 5,806 | 6,280 | 6,981 | 7,442 | 7,898 | 8,594 | ||||||
| C200X65X15 | kg/m | 4,098 | 4,361 | 4,883 | 5,401 | 5,913 | 6,168 | 6,673 | 7,420 | 7,913 | 8,400 | 9,144 | ||||||
| C200X65X20 | kg/m | 4,215 | 4,486 | 5,025 | 5,558 | 6,086 | 6,348 | 6,869 | 7,640 | 8,148 | 8,651 | 9,418 | ||||||
| C200X70X15 | kg/m | 4,215 | 4,486 | 5,025 | 5,558 | 6,086 | 6,348 | 6,869 | 7,640 | 8,148 | 8,651 | 9,418 | ||||||
| C200X70X20 | kg/m | 4,333 | 4,612 | 5,166 | 5,715 | 6,259 | 6,529 | 7,065 | 7,860 | 8,384 | 8,903 | 9,693 | ||||||
| C220X65X15 | kg/m | 4,333 | 4,612 | 5,166 | 5,715 | 6,259 | 6,529 | 7,065 | 7,860 | 8,384 | 8,903 | 9,693 | ||||||
| C220X65X20 | kg/m | 4,451 | 4,738 | 5,307 | 5,872 | 6,431 | 6,709 | 7,261 | 8,080 | 8,619 | 9,154 | 9,968 | ||||||
| C220X70X15 | kg/m | 4,451 | 4,738 | 5,307 | 5,872 | 6,431 | 6,709 | 7,261 | 8,080 | 8,619 | 9,154 | 9,968 | ||||||
| C220X70X20 | kg/m | 4,569 | 4,863 | 5,449 | 6,029 | 6,604 | 6,890 | 7,458 | 8,300 | 8,855 | 9,405 | 10,243 | ||||||
| C250X65X15 | kg/m | 4,686 | 4,989 | 5,590 | 6,186 | 6,777 | 7,070 | 7,654 | 8,519 | 9,090 | 9,656 | 10,517 | ||||||
| C250X65X20 | kg/m | 4,804 | 5,114 | 5,731 | 6,343 | 6,949 | 7,251 | 7,850 | 8,739 | 9,326 | 9,907 | 10,792 | ||||||
| C250X75X15 | kg/m | 4,922 | 5,240 | 5,872 | 6,500 | 7,122 | 7,431 | 8,046 | 8,959 | 9,561 | 10,159 | 11,067 | ||||||
| C250X75X20 | kg/m | 5,040 | 5,366 | 6,014 | 6,657 | 7,295 | 7,612 | 8,243 | 9,179 | 9,797 | 10,410 | 11,342 | ||||||
| C250X80X15 | kg/m | 5,040 | 5,366 | 6,014 | 6,657 | 7,295 | 7,612 | 8,243 | 9,179 | 9,797 | 10,410 | 11,342 | ||||||
| C250X80X20 | kg/m | 5,157 | 5,491 | 6,155 | 6,814 | 7,468 | 7,793 | 8,439 | 9,399 | 10,032 | 10,661 | 11,616 | ||||||
| C300X65X15 | kg/m | 5,275 | 5,617 | 6,296 | 6,971 | 7,640 | 7,973 | 8,635 | 9,618 | 10,268 | 10,912 | 11,891 | ||||||
| C300X65X20 | kg/m | 5,393 | 5,742 | 6,438 | 7,128 | 7,813 | 8,154 | 8,831 | 9,838 | 10,503 | 11,163 | 12,166 | ||||||
| C300X75X15 | kg/m | 5,511 | 5,868 | 6,579 | 7,285 | 7,986 | 8,334 | 9,028 | 10,058 | 10,739 | 11,415 | 12,441 | ||||||
| C300X75X20 | kg/m | 5,628 | 5,994 | 6,720 | 7,442 | 8,158 | 8,515 | 9,224 | 10,278 | 10,974 | 11,666 | 12,715 | ||||||
| C300X80X15 | kg/m | 5,628 | 5,994 | 6,720 | 7,442 | 8,158 | 8,515 | 9,224 | 10,278 | 10,974 | 11,666 | 12,715 | ||||||
| C300X80X20 | kg/m | 5,746 | 6,119 | 6,862 | 7,599 | 8,331 | 8,695 | 9,420 | 10,498 | 11,210 | 11,917 | 12,990 | ||||||
| C320x75x20 | kg/m | 5,864 | 6,245 | 7,003 | 7,756 | 8,504 | 8,876 | 9,616 | 10,717 | 11,445 | 12,168 | 13,265 | ||||||
| C320x80x20 | kg/m | 5,982 | 6,370 | 7,144 | 7,913 | 8,676 | 9,056 | 9,813 | 10,937 | 11,681 | 12,419 | 13,540 | ||||||
| C320x100x20 | kg/m | 6,453 | 6,873 | 7,709 | 8,541 | 9,367 | 9,779 | 10,598 | 11,816 | 12,623 | 13,424 | 14,639 | ||||||
Quy cách đột lỗ xà gồ C
| STT | QUY CÁCH | KÍCH THƯỚC ĐỘT LỖ | K/C TÂM 2 LỖ NHỎ NHẤT |
| 1 | C80X45X10 ÷ 15 | Oval 12 x 22 Oval 14 x 28 Oval 16 x 28 Tròn ø 14 tại tâm Tròn ø 18 tại tâm Tròn ø 22 tại tâm |
50 |
| 2 | C80X50X10 ÷ 20 | 50 | |
| 3 | C100X40X15 | 50 | |
| 4 | C100X45X13 ÷ 20 | 50 | |
| 5 | C100X50X13 ÷ 20 | 50 | |
| 6 | C120X45X15 ÷ 20 | 50 | |
| 7 | C120X50X15 ÷ 20 | 50 | |
| 8 | C125X45X15 ÷ 20 | 50 | |
| 9 | C125X50X15 ÷ 20 | 50 | |
| 10 | C140X50X15 ÷ 20 | 50 | |
| 11 | C140X60X15 ÷ 20 | 50 | |
| 12 | C150X50X15 ÷ 20 | 50 | |
| 13 | C150X60X15 ÷ 20 | 50 | |
| 14 | C180X50X15 ÷ 20 | 50 | |
| 15 | C180X55X15 ÷ 20 | 50 | |
| 16 | C180X60X15 ÷ 20 | 50 | |
| 17 | C180X65X15 ÷ 20 | 50 | |
| 18 | C200X50X15 ÷ 20 | 50 | |
| 19 | C200X65X15 ÷ 20 | 50 | |
| 20 | C200X70X15 ÷ 20 | 50 | |
| 21 | C220X65X15 ÷ 20 | 50 | |
| 22 | C220X70X15 ÷ 20 | 50 | |
| 23 | C250X65X15 ÷ 20 | 50 | |
| 24 | C250X75X15 ÷ 20 | 50 | |
| 25 | C250X80X15 ÷ 20 | 50 | |
| 26 | C300X65X15 ÷ 20 | 50 | |
| 27 | C300X75X15 ÷ 20 | 50 | |
| 28 | C300X80X15 ÷ 20 | 50 | |
| 29 | C320x75x20 | 50 | |
| 30 | C320x80x20 | 50 | |
| 31 | C320x100x20 | 50 |
Bảng quy cách xà gồ thép chữ Z
| Quy Cách Specification (mm) |
Chiều dày (thickness) (mm) | ĐVT (Unit): Kg/m | ||||||||||
| 1,5 | 1,6 | 1,8 | 2 | 2,2 | 2,3 | 2,4 | 2,5 | 2,8 | 3 | 3,2 | 3,5 | |
| Z100 X 50 X 56 X 20 | 2,732 | 2,914 | 3,278 | 3,642 | 4,007 | 4,189 | 4,371 | 4,553 | 5,099 | 5,464 | 5,828 | 6,374 |
| Z100 X 52 X 58 X 20 | 2,779 | 2,964 | 3,335 | 3,705 | 4,076 | 4,261 | 4,446 | 4,632 | 5,187 | 5,558 | 5,928 | 6,484 |
| Z100 X 62 X 68 X 20 | 3,014 | 3,215 | 3,617 | 4,019 | 4,421 | 4,622 | 4,823 | 5,024 | 5,627 | 6,029 | 6,431 | 7,034 |
| Z100 X 72 X 78 X 20 | 3,250 | 3,467 | 3,900 | 4,333 | 4,767 | 4,983 | 5,200 | 5,417 | 6,066 | 6,500 | 6,933 | 7,583 |
| Z120 X 52 X 58 X 20 | 3,014 | 3,215 | 3,617 | 4,019 | 4,421 | 4,622 | 4,823 | 5,024 | 5,627 | 6,029 | 6,431 | 7,034 |
| Z150 X 50 X 56 X 20 | 3,321 | 3,542 | 3,985 | 4,427 | 4,870 | 5,092 | 5,313 | 5,534 | 6,198 | 6,641 | 7,084 | 7,748 |
| Z150 X 52 X 58 X 20 | 3,368 | 3,592 | 4,041 | 4,490 | 4,939 | 5,164 | 5,388 | 5,613 | 6,286 | 6,735 | 7,184 | 7,858 |
| Z150 X 62 X 68 X 20 | 3,603 | 3,843 | 4,324 | 4,804 | 5,285 | 5,525 | 5,765 | 6,005 | 6,726 | 7,206 | 7,687 | 8,407 |
| Z150 X 72 X 78 X 20 | 3,839 | 4,095 | 4,606 | 5,118 | 5,630 | 5,886 | 6,142 | 6,398 | 7,165 | 7,677 | 8,189 | 8,957 |
| Z160 X 52 X 58 X 20 | 3,485 | 3,718 | 4,182 | 4,647 | 5,112 | 5,344 | 5,577 | 5,809 | 6,506 | 6,971 | 7,436 | 8,133 |
| Z160 X 62 X 68 X 20 | 3,721 | 3,969 | 4,465 | 4,961 | 5,457 | 5,705 | 5,953 | 6,202 | 6,946 | 7,442 | 7,938 | 8,682 |
| Z160 X 72 X 78 X 20 | 3,956 | 4,220 | 4,748 | 5,275 | 5,803 | 6,066 | 6,330 | 6,594 | 7,385 | 7,913 | 8,440 | 9,232 |
| Z175 X 52 X 58 X 20 | 3,662 | 3,906 | 4,394 | 4,883 | 5,371 | 5,615 | 5,859 | 6,103 | 6,836 | 7,324 | 7,812 | 8,545 |
| Z175 X 62 X 68 X 20 | 3,898 | 4,157 | 4,677 | 5,197 | 5,716 | 5,976 | 6,236 | 6,496 | 7,275 | 7,795 | 8,315 | 9,094 |
| Z175 X 72 X 78 X 20 | 4,133 | 4,409 | 4,960 | 5,511 | 6,062 | 6,337 | 6,613 | 6,888 | 7,715 | 8,266 | 8,817 | 9,644 |
| Z180 X 50 X 56 X 20 | 3,674 | 3,919 | 4,409 | 4,898 | 5,388 | 5,633 | 5,878 | 6,123 | 6,858 | 7,348 | 7,837 | 8,572 |
| Z180 X 52 X 58 X 20 | 3,721 | 3,969 | 4,465 | 4,961 | 5,457 | 5,705 | 5,953 | 6,202 | 6,946 | 7,442 | 7,938 | 8,682 |
| Z180 X 62 X 68 X 20 | 3,956 | 4,220 | 4,748 | 5,275 | 5,803 | 6,066 | 6,330 | 6,594 | 7,385 | 7,913 | 8,440 | 9,232 |
| Z180 X 72 X 78 X 20 | 4,192 | 4,471 | 5,030 | 5,589 | 6,148 | 6,428 | 6,707 | 6,987 | 7,825 | 8,384 | 8,943 | 9,781 |
| Z200 X 52 X 58 X 20 | 3,956 | 4,220 | 4,748 | 5,275 | 5,803 | 6,066 | 6,330 | 6,594 | 7,385 | 7,913 | 8,440 | 9,232 |
| Z200 X 62 X 68 X 20 | 4,192 | 4,471 | 5,030 | 5,589 | 6,148 | 6,428 | 6,707 | 6,987 | 7,825 | 8,384 | 8,943 | 9,781 |
| Z200 X 72 X 78 X 20 | 4,427 | 4,723 | 5,313 | 5,903 | 6,494 | 6,789 | 7,084 | 7,379 | 8,264 | 8,855 | 9,445 | 10,331 |
| Z220 X 52 X 58 X 20 | 5,030 | 5,589 | 6,148 | 6,428 | 6,707 | 6,987 | 7,825 | 8,384 | 8,943 | 9,781 | ||
| Z220 X 62 X 68 X 20 | 5,313 | 5,903 | 6,494 | 6,789 | 7,084 | 7,379 | 8,264 | 8,855 | 9,445 | 10,331 | ||
| Z220 X 72 X 78 X 20 | 5,595 | 6,217 | 6,839 | 7,150 | 7,461 | 7,772 | 8,704 | 9,326 | 9,948 | 10,880 | ||
| Z240 X 62 X 68 X 20 | 5,595 | 6,217 | 6,839 | 7,150 | 7,461 | 7,772 | 8,704 | 9,326 | 9,948 | 10,880 | ||
| Z240 X 72 X 78 X 20 | 5,878 | 6,531 | 7,184 | 7,511 | 7,837 | 8,164 | 9,144 | 9,797 | 10,450 | 11,430 | ||
| Z250 X 62 X 68 X 20 | 5,737 | 6,374 | 7,012 | 7,330 | 7,649 | 7,968 | 8,924 | 9,561 | 10,199 | 11,155 | ||
| Z250 X 72 X 78 X 20 | 6,019 | 6,688 | 7,357 | 7,691 | 8,026 | 8,360 | 9,363 | 10,032 | 10,701 | 11,704 | ||
| Z280 X 62 X 68 X 20 | 6,845 | 7,530 | 7,872 | 8,214 | 8,557 | 9,583 | 10,268 | 10,952 | 11,979 | |||
| Z280 X 72 X 78 X 20 | 7,159 | 7,875 | 8,233 | 8,591 | 8,949 | 10,023 | 10,739 | 11,455 | 12,529 | |||
| Z300 X 62 X 68 X 20 | 7,159 | 7,875 | 8,233 | 8,591 | 8,949 | 10,023 | 10,739 | 11,455 | 12,529 | |||
| Z300 X 72 X 78 X 20 | 7,473 | 8,221 | 8,594 | 8,968 | 9,342 | 10,462 | 11,210 | 11,957 | 13,078 | |||
| Z300 X 82 X 88 X 20 | 7,787 | 8,566 | 8,955 | 9,345 | 9,734 | 10,902 | 11,681 | 12,460 | 13,628 | |||
| Z300 X 92 X 100 X 20 | 8,133 | 8,946 | 9,352 | 9,759 | 10,166 | 11,386 | 12,199 | 13,012 | 14,232 | |||
| Z300 X 94 X 100 X 20 | 8,164 | 8,980 | 9,389 | 9,797 | 10,205 | 11,430 | 12,246 | 13,062 | 14,287 | |||
| Z320 X 62 X 68 X 20 | 7,473 | 8,221 | 8,594 | 8,968 | 9,342 | 10,462 | 11,210 | 11,957 | 13,078 | |||
| Z320 X 72 X 78 X 20 | 7,787 | 8,566 | 8,955 | 9,345 | 9,734 | 10,902 | 11,681 | 12,460 | 13,628 | |||
| Z320 X 92 X 100 X 20 | 8,447 | 9,291 | 9,714 | 10,136 | 10,558 | 11,825 | 12,670 | 13,515 | 14,782 | |||
| Z320 X 94 X 100 X 20 | 8,478 | 9,326 | 9,750 | 10,174 | 10,598 | 11,869 | 12,717 | 13,565 | 14,837 | |||
| Z350 X 92 X 100 X 20 | 8,918 | 9,809 | 10,255 | 10,701 | 11,147 | 12,485 | 13,376 | 14,268 | 15,606 | |||
| Z350 X 94 X 100 X 20 | 8,949 | 9,844 | 10,291 | 10,739 | 11,186 | 12,529 | 13,424 | 14,318 | 15,661 | |||
Bảng quy cách đột lỗ xà gồ Z
| QUY CÁCH | KÍCH THƯỚC LỖ ĐỘT | K/C TÂM 2 LỖ |
| Z100 X 50 X 56 X 20 | Oval 14 x 28 Oval 16 x 28 Tròn ø 14 tại tâm Tròn ø 18 tại tâm Tròn ø 22 tại tâm |
50 |
| Z100 X 52 X 58 X 20 | 50 | |
| Z100 X 62 X 68 X 20 | 50 | |
| Z100 X 72 X 78 X 20 | 50 | |
| Z120 X 52 X 58 X 20 | 50 | |
| Z150 X 50 X 56 X 20 | 50 | |
| Z150 X 52 X 58 X 20 | 50 | |
| Z150 X 62 X 68 X 20 | 50 | |
| Z150 X 72 X 78 X 20 | 50 | |
| Z160 X 52 X 58 X 20 | 50 | |
| Z160 X 62 X 68 X 20 | 50 | |
| Z160 X 72 X 78 X 20 | 50 | |
| Z175 X 52 X 58 X 20 | 50 | |
| Z175 X 62 X 68 X 20 | 50 | |
| Z175 X 72 X 78 X 20 | 50 | |
| Z180 X 50 X 56 X 20 | 50 | |
| Z180 X 52 X 58 X 20 | 50 | |
| Z180 X 62 X 68 X 20 | 50 | |
| Z180 X 72 X 78 X 20 | 50 | |
| Z200 X 52 X 58 X 20 | 50 | |
| Z200 X 62 X 68 X 20 | 50 | |
| Z200 X 72 X 78 X 20 | 50 | |
| Z220 X 52 X 58 X 20 | 50 | |
| Z220 X 62 X 68 X 20 | 50 | |
| Z220 X 72 X 78 X 20 | 50 | |
| Z240 X 62 X 68 X 20 | 50 | |
| Z240 X 72 X 78 X 20 | 50 | |
| Z250 X 62 X 68 X 20 | 50 | |
| Z250 X 72 X 78 X 20 | 50 | |
| Z280 X 62 X 68 X 20 | 50 | |
| Z280 X 72 X 78 X 20 | 50 | |
| Z300 X 62 X 68 X 20 | 50 | |
| Z300 X 72 X 78 X 20 | 50 | |
| Z300 X 82 X 88 X 20 | 50 | |
| Z300 X 92 X 100 X 20 | 50 | |
| Z300 X 94 X 100 X 20 | 50 | |
| Z320 X 62 X 68 X 20 | 50 | |
| Z320 X 72 X 78 X 20 | 50 | |
| Z320 X 92 X 100 X 20 | 50 | |
| Z320 X 94 X 100 X 20 | 50 | |
| Z350 X 92 X 100 X 20 | 50 | |
| Z350 X 94 X 100 X 20 | 50 |
Ứng dụng thực tế của xà gồ thép đen cường độ cao
Nhà thép tiền chế
Xà gồ được sử dụng cho phần mái, tường và giằng công trình tiền chế.
Nhà kho, nhà xưởng
Hệ khung kèo, xà gồ chịu lực mái và trần đều dùng thép cường độ cao.
Nhà dân dụng cao tầng
Dùng làm hệ dầm sàn phụ trợ, đỡ mái tôn hoặc mái ngói.
Công trình giao thông, hạ tầng
Ứng dụng trong các nhà chờ, mái che, cầu vượt nhẹ, nhà ga, nhà xe.
Ưu nhược điểm của xà gồ thép đen cường độ cao
Ưu điểm của xà gồ thép đen cường độ cao
-
Giá thành thấp hơn xà gồ mạ kẽm
-
Dễ thi công, dễ kiểm soát chất lượng
-
Chịu lực cao, bền bỉ với thời gian nếu được sơn phủ tốt
Nhược điểm của xà gồ thép đen cường độ cao
-
Dễ bị ăn mòn nếu không được bảo vệ bề mặt kỹ
-
Trọng lượng lớn hơn so với một số vật liệu thay thế nhẹ hơn
Kết luận
Xà gồ thép đen cường độ cao là lựa chọn tối ưu cho nhiều công trình yêu cầu kết cấu vững chắc và chi phí hợp lý. Việc lựa chọn đúng mác thép và đơn vị cung cấp uy tín sẽ quyết định đến độ bền lâu dài của công trình.
Đơn vị cung cấp thép cường độ cao
Liên hệ ngay: CÔNG TY CỔ PHẦN KIM KHÍ BẮC VIỆT
Địa chỉ: KCN Đình Vũ, Phường Đông Hải, TP. Hải Phòng
Hotline: 0359148930
Email: kimkhibacviet@gmail.com
Chính sách bán hàng
-
Báo giá nhanh trong ngày
-
Cắt theo yêu cầu miễn phí
-
Vận chuyển toàn quốc
-
Chiết khấu hấp dẫn với đơn hàng lớn
-
Hỗ trợ kỹ thuật và tư vấn sử dụng
Sản phẩm liên quan
